- Recunoaște lanțul sistemului30 min

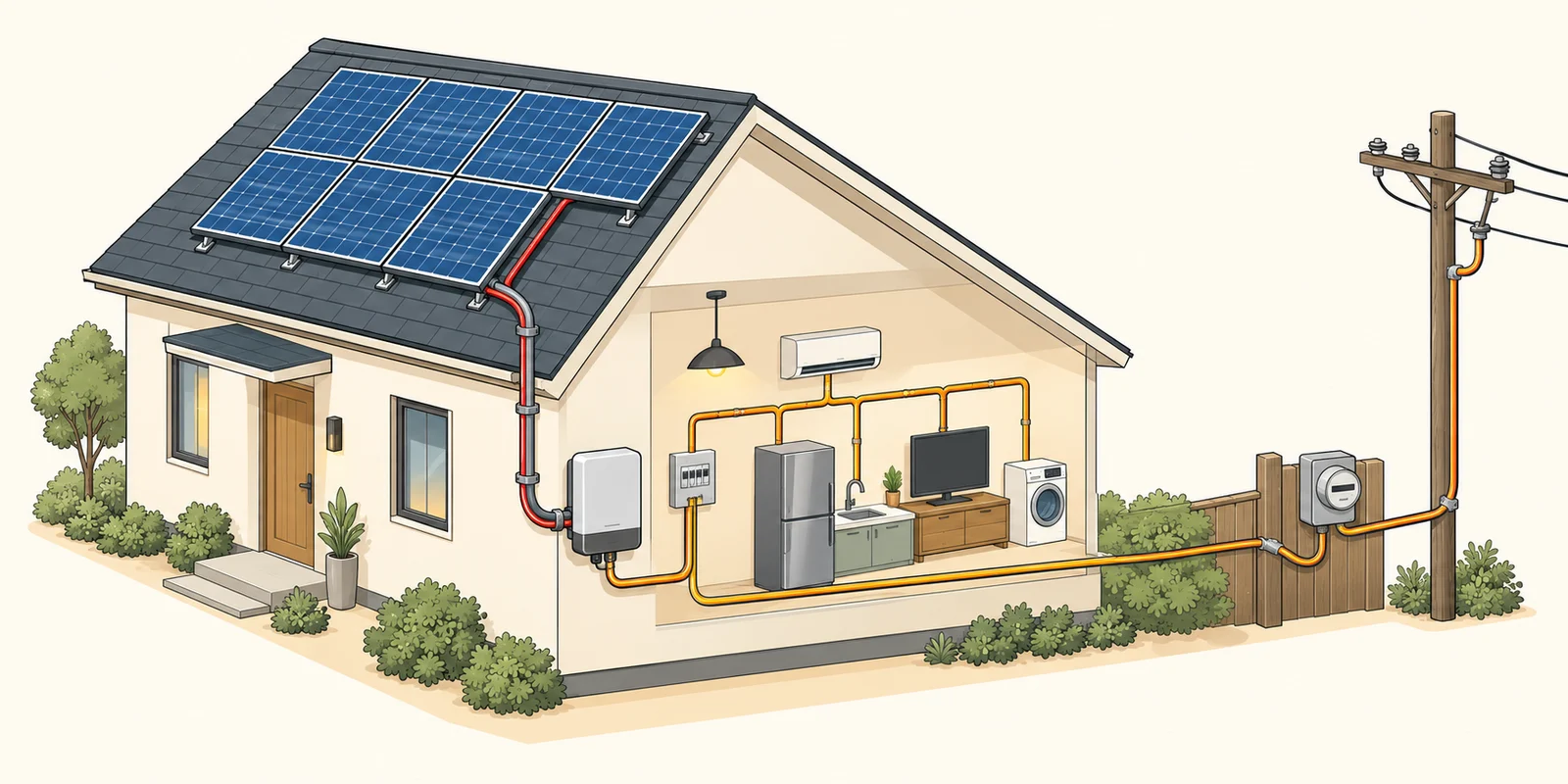

Un sistem legat la rețea urmează același lanț: panourile captă lumina, mai multe panouri legate în serie formează un string, cablurile de curent continuu duc energia la invertor prin protecțiile de curent continuu, invertorul o transformă în curent alternativ, protecțiile de curent alternativ și tabloul o duc la contor, iar contorul o schimbă cu rețeaua. Când produci mai mult decât consumi, surplusul pleacă în rețea; când produci mai puțin, iei din rețea.
Ilustrație explicativă generată cu AI
În Adună consumul pe 12 luni afli cât consumi, iar în Estimează producția cu PVGIS vezi cât poți produce. Puterea panourilor se măsoară în kWp (cât pot da în condiții de test), iar puterea invertorului și a branșamentului în kW (cât duc în funcționare). Ține minte deosebirea, pentru că în oferte apar amândouă.
Panouri fotovoltaice transformă lumina în curent continuu marca, modelul, puterea pe bucată în Wp și numărul de bucăți puterea totală = Wp × bucăți, egală cu kWp-ul ofertat Structura de prindere ține panourile pe acoperiș sau pe sol producătorul sistemului, tipul de cârlig, șurub sau clemă, șinele că tipul de prindere e cel pentru învelitoarea ta Cabluri solare și conectori duc curentul continuu de la panouri la invertor cablu solar cu secțiunea în mm², metri, conectori (de obicei MC4) cablu dedicat pentru exterior și conectori de aceeași marcă la ambele capete Protecții DC separă și protejează partea de curent continuu separator DC, descărcătoare de supratensiune (SPD) DC, siguranțe unde se cer că sunt trecute pe rânduri separate, nu ascunse în „accesorii” Invertor transformă curentul continuu în curent alternativ pentru casă și rețea marca, modelul, puterea în kW, on-grid sau hibrid, monofazat sau trifazat că fazele se potrivesc cu branșamentul tău Protecții AC protejează circuitul dintre invertor și tablou întrerupător automat, diferențial, SPD AC tipul diferențialului cerut în manualul invertorului Împământare duce la pământ ramele, structura și protecțiile priză de pământ nouă sau legare la cea existentă, cu buletin de măsură că măsurătoarea e inclusă în preț Contor bidirecțional măsoară energia luată și energia livrată nu apare în ofertă: îl montează operatorul de distribuție că firma include dosarul de prosumator care duce la montarea lui Baterie (opțional) păstrează energia de la prânz pentru seară capacitatea utilizabilă în kWh, chimia, puterea de descărcare dacă alimentează casa la căderea rețelei și ce circuite Piesele sistemului și cum apar în ofertă Lanțul sistemului legat la rețea Ce ai de făcut
Desenează pe o foaie în aplicație lanțul: panou → string → cabluri DC → protecții DC → invertor → protecții AC → tablou → contor → rețea. Ai terminat când fiecare săgeată are sensul trecerii energiei.
Deschide orice ofertă primită sau modelul din *Compară ofertele pe aceeași fișă* și bifează pe schema ta unde apare fiecare piesă: panoul, invertorul, structura, protecțiile DC/AC. Ai terminat când știi ce lipsește din ofertă.
Notează sub schemă varianta ta: fără baterie, cu baterie sau cu microinvertoare/optimizoare. Dacă nu știi încă, scrie fără baterie. Arată schema unei persoane din casă și explic-o în două minute; dacă te oprești sau încurci ordinea pieselor, refă săgețile până curge fără pauză.
